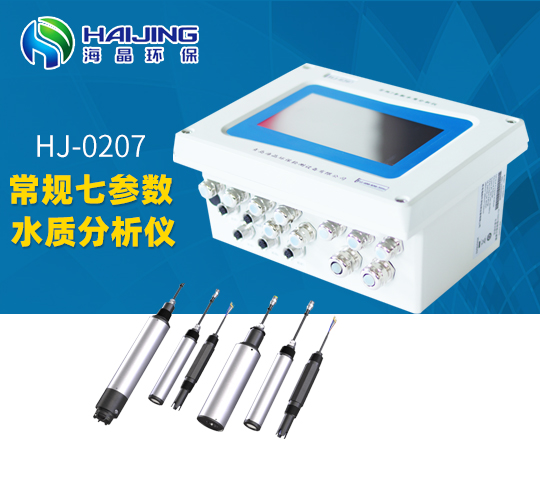

HJ-0207型多參數水質在線分析儀

一、產品概述
HJ-0207型多參數水質分析儀可以根據客戶不同需求，通過選配傳感器實現同時在線監測多個多種不同參數值，包括溫度、PH、電導、溶氧、濁度、污泥濃度、葉綠素、藍綠藻等（參數可選配）。普遍應用于污水處理廠各工藝過程、自來水廠、地表水、飲用水源地、各種工業生產過程用水和廢水處理過程、水產養殖等行業的水質在線監測。
二、功能特點：
實現多個多種不同參數在線同步監測。提高集成度，低成本運營。
維護提示用戶可自定義，自動觸發提示消息。
使用簡潔，結果可靠，界面操作指示可以減少操作失誤。
設置了可視化的警報系統提供重要的告警功能。
傳感器現場安裝方便快捷，實現即插即用。
控制器可以實現壁掛安裝/面板安裝/夾管安裝。
有存取數據和無線傳輸功能；用戶也還可通過控制器的界面配置和校準實現4-20mA模擬輸出；實現繼電器控制及數字通訊等功能。
三、技術參數：

顯示輸出	7寸觸摸屏，帶LED強背光可陽光直射下操作
電源	AC220V、50HZ、50W
主要材料	鋁拉絲陽極氧化（上蓋）；渡鋅板噴粉（下殼）
輸出	七路4-20mA模擬輸出，程序設定響應參數及對應范圍
繼電器	設置七路繼電器，程序設定響應參數及響應值
數字通信	配MODBUS RS485通信功能，可實時傳輸測量值
存儲溫度	-20到70℃
操作溫度	-15到60℃
防水等級	IP54/NEMA3
尺寸	260mm*200mm*132mm（長*寬*高）
重量	1.9KG

四、各個傳感器參數介紹：
pH傳感器
概要：
pH傳感器是是由貴金屬指示電極和參比電極組合在一起的復合電極。
功能特點：
不受氧化性或還原性物質的影響,且平衡速度較快。內置溫度傳感器。
傳感器現場安裝方便快捷，采用端子連接。
技術參數：

傳感器主要材料	黑色聚丙烯，Ag/Agcl參比凝膠
測量范圍	pH：2-12pH；溫度：0-80℃
測量精度	pH：±0.01pH；溫度：±0.5℃
壓力范圍	≤0.6Mpa
測量環境溫度	0到80℃
零電位pH 值	7±0.25pH（15mV）
斜率	≥95%
內阻	≤250MΩ
堿誤差	0.2pH(1mol/L Na+ pH14)（25℃）
響應時間	≤10 秒（達到終點值95%）（經攪拌后）
防水等級	IP68/NEMA6P
傳感器重量	0.2KG
傳感器尺寸	直徑30mm*長度195mm
電纜長度	標準：6米

電導傳感器
測量原理：
電導傳感器是玻璃鉑電極。
功能特點：
清洗校準簡單，且平衡速度較快。內置溫度傳感器。
結構牢固，耐用性適合于許多條件惡劣的測試場所。
傳感器現場安裝方便快捷，采用端子連接。
技術參數：

傳感器主要材料	黑色聚丙烯外殼，玻璃鉑電極
測量范圍	最佳量程：電導：10-2,000 us/cm；溫度：0-80℃
測量精度	電導：小于測量值的 ±1%或± 1us/cm，取大者；溫度：±0.5℃
壓力范圍	≤0.6Mpa
測量環境溫度	0到80℃
響應時間	≤10 秒（達到終點值95%）（經攪拌后）
防水等級	IP68/NEMA6P
傳感器重量	0.2KG
傳感器尺寸	直徑30mm*長度195mm
電纜長度	標準：6米

熒光法溶解氧傳感器
測量原理：
溶解氧測定儀采用熒光法測量溶解氧，傳感器發出的藍光照射到熒光物質上使熒光物質激發并發出紅光，由于氧分子可以帶走能量（猝熄效應），所以激發的紅光的時間和強度與氧分子的濃度成反比，通過計算可得出氧分子的濃度。
功能特點：
傳感器采用新型氧敏感膜，具有良好的重復性及穩定性。
測量時不會產生氧消耗，對介質無最小流速要求。
突破性的熒光技術，基本無需保養。
傳感器現場安裝方便快捷，實現即插即用。
技術參數：

傳感器主要材料	機身：SUS316L + PVC（普通版），SUS316L鍍鈦 + PVC（海水版）；O型環：氟橡膠；  線纜：PVC
測量范圍	溶解氧：0-20 mg/L、0-20 ppm；  溫度：0-45℃
測量精度	溶解氧：測量值±3%；  溫度：±0.5℃
壓力范圍	≤0.6Mpa
存儲溫度	-15到65℃
測量環境溫度	0到45℃
校準	空氣自動校準、樣品校準
傳感器線	10m標準整體電纜
傳感器尺寸	直徑55mm*長度342mm
傳感器重量	約1.85KG
防水等級	IP68/NEMA6P

濁度傳感器
測量原理：
濁度傳感器基于組合紅外吸收散射光線法，應用ISO7027方法可以連續精確測定濁度。按照ISO7027紅外雙散射光線技術可不受色度影響測定濁度值。根據使用環境可以選配帶自清洗功能。
功能特點：
傳感器采用雙光束紅外散射光光度計檢測技術，具有良好的重復性及穩定性。LED發出近紅外光，不受色度影響測定濁度值。
內設自診功能，保證數據準確。
傳感器根據環境可選配帶自清洗功能。
傳感器現場安裝方便快捷，實現即插即用。
技術參數：

傳感器主要材料	機身：SUS316L + PVC（普通版），SUS316L鍍鈦 + PVC（海水版）；O型環：氟橡膠；  線纜：PVC
測量范圍	濁度：0.01-100 NTU，0.01－4000 NTU
測量精度	小于測量值的±1%，或±0.1NTU，取大者
壓力范圍	≤0.6Mpa
流速	≤2.5m/s、8.2ft/s
存儲溫度	-15到65℃
測量環境溫度	0到45℃
校準	樣品校準、斜率校準
傳感器線	10m標準整體電纜
傳感器尺寸	直徑60mm*長度256mm
傳感器重量	1.65KG
防水等級	IP68/NEMA6P

污泥濃度傳感器
測量原理：
污泥濃度傳感器基于組合紅外吸收散射光線法，應用ISO7027方法可以連續精確測定污泥濃度。按照ISO7027紅外雙散射光線技術可不受色度影響測定污泥濃度值。根據使用環境可以選配帶自清洗功能。
功能特點：
傳感器采用雙光束紅外散射光光度計檢測技術，具有良好的重復性及穩定性。LED發出近紅外光，不受色度影響測定污泥濃度值。
內設自診功能，保證數據準確。
傳感器根據環境可選配帶自清洗功能。
傳感器現場安裝方便快捷，實現即插即用。
技術參數：

傳感器主要材料	機身：SUS316L + PVC（普通版），SUS316L鍍鈦+ PVC（海水版）； O型環：氟橡膠；線纜：PVC
測量范圍	0.01-20000 mg/L，0.01-45000 mg/L，0.01-120000 mg/L
測量精度	小于測量值的 ±5%（取決于污泥同質性）
壓力范圍	≤0.6Mpa
流速	≤2.5m/s、8.2ft/s
存儲溫度	-15到65℃
測量環境溫度	0到45℃
校準	樣品校準、斜率校準
傳感器線	10m標準整體電纜
傳感器尺寸	直徑60mm*長度256mm
傳感器重量	1.65KG
防水等級	IP68/NEMA6P

葉綠素傳感器
測量原理：
葉綠素傳感器是利用葉綠色素在光譜中有吸收峰和發射峰這一特性，在葉綠素的光譜吸收峰發射單色光照射到水中，水中的葉綠素吸收單色光的能量，釋放出另外一種波長發射峰的單色光，葉綠素發射的光強與水中葉綠素的含量成正比。
功能特點：
是基于色素的熒光性測量目標參數的。無需萃取或其他處理，快速檢測。
在線檢測，避免擱置水樣造成的影響。
傳感器現場安裝方便快捷，實現即插即用。
技術參數：

傳感器主要材料	機身：SUS316L + PVC（普通版），SUS316L鍍鈦 + PVC（海水版）；O型環：氟橡膠；  線纜：PVC
測量范圍	0-5 ug/L，0-50 ug/L，0-500 ug/L
測量精度	1ppb若丹明WT染料的信號水平對應值的±5%
壓力范圍	≤0.6Mpa
條件要求	水中葉綠素分布很不均勻，建議多點監測；水質濁度低于50NTU。
存儲溫度	-15到65℃
測量環境溫度	0到45℃
校準	偏差量校準、斜率校準
傳感器線	10m標準整體電纜
傳感器尺寸	直徑37mm*長度220mm
傳感器重量	0.8KG
防水等級	IP68/NEMA6P

藍綠藻傳感器
測量原理：
藍綠藻傳感器是利用藍藻在光譜中有吸收峰和發射峰這一特性，在藍藻的光譜吸收峰發射單色光照射到水中，水中的藍藻吸收單色光的能量，釋放出另外一種波長發射峰的單色光，藍藻發射的光強與水中藍藻的含量成正比。
功能特點：
是基于色素的熒光性測量目標參數的，可在潛在的水華造成影響前進行識別。
在線檢測，避免擱置水樣造成的影響。
傳感器現場安裝方便快捷，實現即插即用。
技術參數：

傳感器主要材料	機身：SUS316L + PVC；O型環：氟橡膠；  線纜：PVC
測量范圍	100—2000000pcs/mL
測量精度	1ppb若丹明WT染料的信號水平對應值的±5%
壓力范圍	≤0.6Mpa
條件要求	水中藍綠藻分布很不均勻，建議多點監測；水質濁度低于50NTU。
存儲溫度	-15到65℃
測量環境溫度	0到45℃
校準	偏差量校準、斜率校準
傳感器線	10m標準整體電纜
傳感器尺寸	直徑37mm*長度220mm
傳感器重量	0.8KG
防水等級	IP68/NEMA6P
